Arrosage Automatique

[Jeje]

Bonjour,

J'étudie actuellement la possible installation d'un arrosage automatique. Il y a 180m² de gazon a arroser.
J'ai mesuré ma pression en sortie de robinet extérieur : 2,5bar
Et le débit : 1100l/h

Le debit vous semble t'il suffisant pour une solution enterrée ?
MErci

[leroidugazon]

le débit est toujours suffisant, il faudra bien calculé le nombre de tuyère connecté.
Il faudra également mesurer ta pression en réalisant un calcul débit/pression sur le point le plus éloigné de ton jardin

[Jeje]

Ah c'est une bonne nouvelle déjà si je peux en installer un.
En parcourant les discussions je pense m'orienter sur du rain bird. Est possible de trouver ca sur gazoneo ?

Par contre je ne sais pas du tout comment dimensionner mon installation ( nombre et emplacement des tuyères, diamètre de tuyau etc...)
Je joins un plan de mon jardin, pouvez vous m'aider à implanter correctement mon installation ?
Si des précisions sont nécessaires, n’hésitez pas merci

[leroidugazon]

je viens de prendre ta demande pour réaliser les plans de situation que je remettrais sur le forum gazon

[Jeje]

Ah super ! merci beaucoup

[Jeje]

Salut Roidugazon,

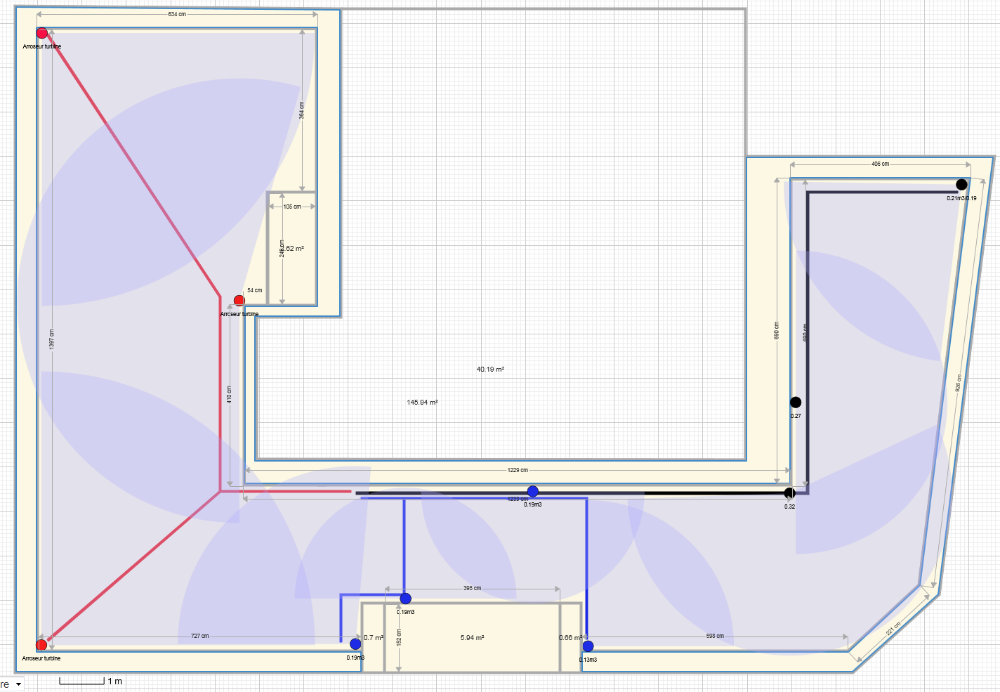

Je me suis rendu compte hier soir que mon plan n'était pas tout à fait correct. Je l'ai donc refait et j'ai imaginé mon implantation en utilisant des turbines Rain bird 3504 pour le réseau rouge et des tuyeres 1800 pour les réseaux bleu et noir.
Tu peux peut etre partir de ce plan ou simplement me le commenter si tu n'a pas de temps de réaliser une étude poussée.
Pour le réseau rouge j'ai simplement tiré un trait droit entre les arroseurs mais dans la réalité je traverserai plutôt de manière droite et pas en diagonale.

Merci beaucoup

[Din2fr]

Pour moi ton étude n'est pas bonne car les arroseurs ne se croisent pas Donc tu n'auras pas la même pluviométrie sur l'ensemble de tes zones.
Il va te falloir plus d'arroseur pour permettre le croisement.

[Jonathan68]

Pour moi ton étude n'est pas bonne car les arroseurs ne se croisent pas Donc tu n'auras pas la même pluviométrie sur l'ensemble de tes zones.
Il va te falloir plus d'arroseur pour permettre le croisement.

petite question à se sujet , on dit qu'il faut croiser les arroseurs. OK , mais forcément il y aura après croisement des zones + arrosé que d'autres.

On ne peut pas avec des quart ou demi ou cercle arrosé uniformément , avec la même pluviométrie au mm/m² près ?

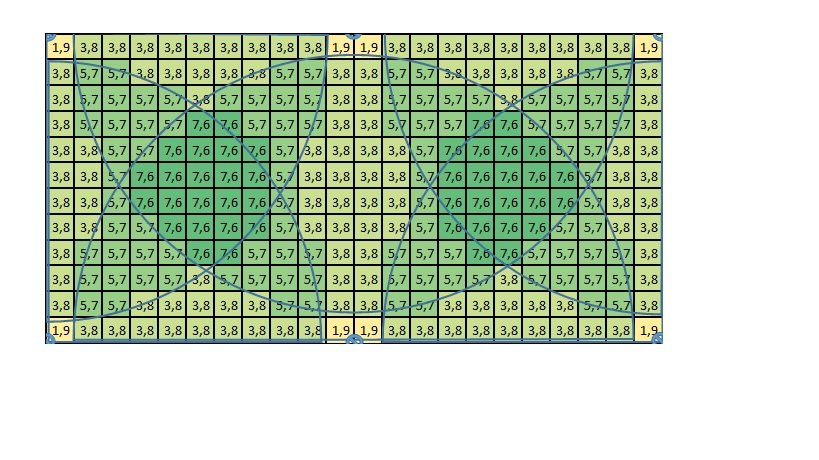

exemple : rectangle de 20X10 mètres , où placer les arroseurs (par exemple des rainbird 5000 , avec 10 mètres de portés chacun)
on est d'accord si on en met dans chaque coins donc 4, et ensuite 1 au milieu de chaque longueur de 20 mètres , dans l'absolu il se recouvrent tous les 6. Mais la pluviométrie n'est pas identique à plein d'endroits différents

chez moi c'est comme ça , bon j'ai 22 mètres (de tordu) et 11 mètres (de tordu) , et puis mes arroseurs arrose presque à 11 mètres avec ma pressions.

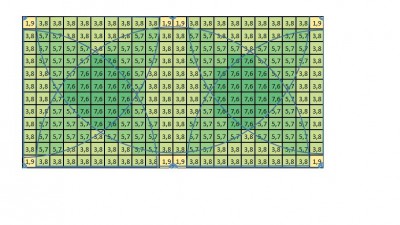

Mais si tu regarde j'ai de grosse disparité de pluviométrie.

Donc quand il faut arroser, je fait en sorte d'avoir au minimum 15mm , donc je risque d'avoir 30mm au plus ou je met 15mm au max.
Ce qui est vrai , c'est qu'ne réel avec les forte chaleur j'ai pas très bien réglé mes durées , et il y a en ce moment exactement les mêmes zones sèches chez moi .

donc allonger la durée donc les mm, mais est ce que les zones croisé 4 fois n'auront pas trop d'eau ?

par contre en réel au pied de mes arroseur sur 1 voir 2 mètres j'ai pas de soucis, c'est très vert !

[Jeje]

Effectivement il est impossible d’avoir la même pluviométrie partout je pense.
Selon un guide que j'ai lu il dise qu'il faut un recouvrement de 30% entre 2 arroseurs.
A voir ce que va me proposer le roidugazon

[Jeje]

Petite précision, la zone non arrosée à coté de la zone de 2.62m² n'est pas très importante à arroser car je vais peut être y stocker des affaires.
